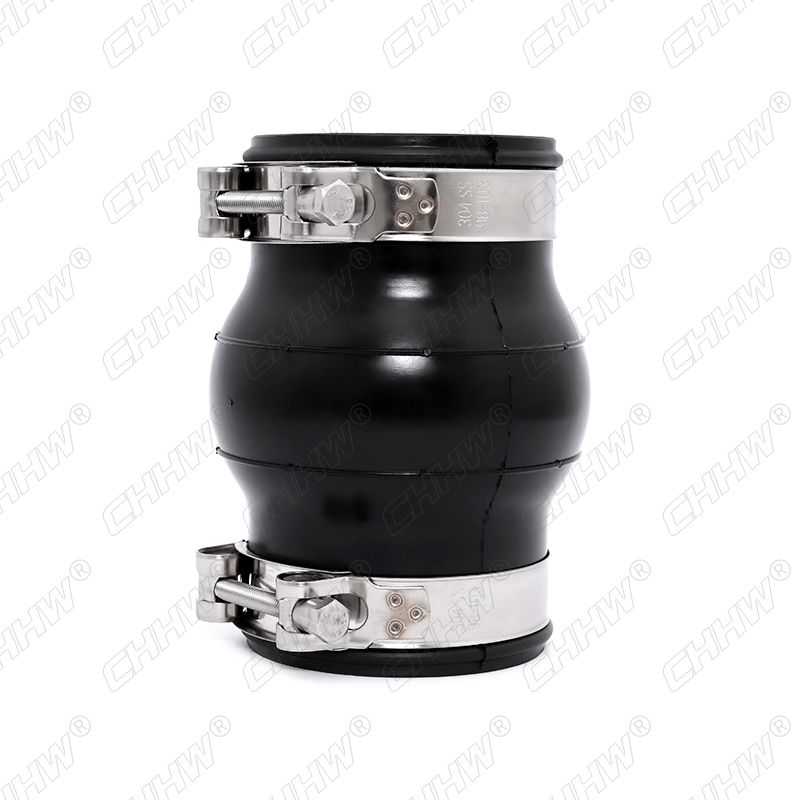

卡箍式可曲撓橡膠橡膠軟接頭接頭采用增強型不銹鋼304抱箍，由織物增強的橡膠件與平形活接頭、松套金屬法蘭或螺紋管法蘭組成，用于管道隔振降噪、補償位移的接頭。它是一種高彈性、高氣密性、耐介質性和耐氣候性的管道接頭。按結構分為：單球體、雙球體、彎頭球體。
產品介紹：
CHHW華威牌卡箍式可曲撓橡膠軟接頭采用增強型不銹鋼304抱箍。由織物增強的橡膠件與平形活接頭、松套金屬法蘭或螺紋管法蘭組成，用于管道隔振降噪、補償位移的接頭。它是一種高彈性、高氣密性、耐介質性和耐氣候性的管道接頭。按結構分為：單球體、雙球體、彎頭球體。
DN50~DN2000-KXT卡箍式可曲撓橡膠軟接頭采用卡箍式代替法蘭盤和螺栓，使用時，可方便地將卡箍式橡膠軟接頭的兩端分別套裝在要連接的官道上，通過不銹鋼卡箍將橡膠軟接頭與管道固定連接;拆卸時松開卡箍即可。從而達到補償管道因熱脹冷縮，輸水所產生的位移量之目的。
結構材質：
| 序號 No. | 部位 Part | 材料 Material |
| 1 | 主體 Body | 天然橡膠(NR)、氯丁橡膠(CR)、丁基橡膠(IIR)、丁腈橡膠(NBR)、氟橡膠(FKM)、三元乙丙橡膠(EPDM) |
| 2 | 內、外襯 Inner & Outer Rubber | 天然橡膠（NR） 氯丁橡膠（CR）丁基橡膠（IIR） 丁腈橡膠（NBR）氟橡膠（FKM）三元乙丙橡膠（EPDM）聚四氟乙烯（PTFE） |
| 3 | 主體骨架 Body Carcass | 尼龍簾布 Nylon cord fabric |
| 4 | 增壓環 Reinforcing Ring | 多股鍍銅鋼絲 Multi-strand coppering steel wire |
| 5 | 強力型卡箍 clamp | 鑄造、鍛造碳鋼 Cast and forged carbon steel(Q235)、不銹鋼 Stainless steel(201、304、316、321) |
| 材質名稱 | 代號 | 性能特點 | 工作溫度（℃） | 主要應用領域 |
| 天然橡膠 | NR | 具有很好的耐磨性、很高的彈性、扯斷強度及伸長率。但在空氣中易老化，遇熱變黏，在礦物油或汽油中易膨脹和溶解，耐堿但不耐強酸。 | -50～70 | 常用于制作膠帶、膠管、膠條的原料，并適用于制作減震零件、在汽車剎車油、乙醇等帶氫氧根的液體中使用的制品。 |
| 丁腈橡膠 | NBR | 具良好的耐油、耐熱、耐磨、抗溶劑及抗高壓油的特性。但不適合用于很 性溶劑之中，如酮類、臭氧、硝基烴、 和氯仿等。 | -40～120 | 常用于制作燃油箱、潤滑油箱以及在石油系液壓油、汽油、水、硅潤滑脂、硅油、二酯系潤滑油、甘醇系液壓油等流體介質中使用。 |
| 氫化丁腈橡膠 | HNBR | 較丁腈膠擁有較佳的抗磨、抗蝕、抗張、抗撕和壓縮歪的特性，在臭氧、陽光及其它的大氣狀況下具良好的抵抗性，但不建議使用于醇類，酯類或是芳香族的溶液之中。 | -40～150 | 常用于空調制冷業，廣泛用于環保冷媒 R134a 系統中的密封件。 汽車發動機系統密封件。 |
| 硅橡膠 | SIL | 具有良好的耐熱、耐寒、耐臭氧、耐大氣老化。有很好的電絕緣性能?？估?qiáng)度和耐磨性較一般橡膠差且不具耐油性。 | -55～250 | 常用于家用電器行業所使用的密封件或橡膠零件，食品機械行業的密封件，或與人體有接觸的各式用品上的密封件等。 |
| 三元乙丙橡膠 | EPDM | 耐候性、耐老化性、耐臭氧性、化學穩定性均優，可耐氟利昂及多種制冷劑。 | -50～150 | 常用于高溫水蒸汽環境之密封件；衛浴設備密封件或零件；以及冰箱及制冷設備密封件等。 |
| 氟橡膠 | FKM | 良好的耐高溫性優能，耐化學性、耐大部分油及溶劑 ( 酮、酯類除外 )。耐寒性則較不良。 | -20～220 | 常用于耐高溫、耐化學腐蝕、耐油的工作環境中，在冶金、化工、汽車、電力等行業用途廣泛。 |
| 丁基橡膠 | IIR | 對大部份一般氣體具不滲透性，對陽光及臭氧具良好的抵抗性并可暴露于動物或植物油或是可氧化的化學物中 。 | -55～100 | 常用于制作耐化學藥品、真空設備的橡膠零件。 |
| 氯丁橡膠 | CR | 具有很好的彈性，耐磨性和耐大氣老化性，不怕激烈扭曲且具有防燃性。化學性質穩定。 | -40～100 | 適合用來制作各種直接接觸大氣、陽光、臭氧的零件；適用于各種耐燃、耐化學腐蝕的橡膠制品。 |
| 聚四氟乙烯 | PTFE | 化學穩定性好，耐熱、耐寒性好、耐油、水、汽、化學藥品等各種介質；機械強度高，耐高壓、耐磨性好；摩擦系數低，自潤滑性好。 | -55～260 | 用于制造耐磨環、導向環、擋圈，為機械上常用的密封材料，廣泛用于冶金、石化、工程機械、輕工機械等領域。 |
| 聚氨酯 | PU | 強度高、耐磨性能優越，耐油性和耐溶劑性能好，尤其是對于耐潤滑油和燃料油均有良好的抗溶脹性，耐臭氧性能好。但不耐高溫。 | -45～110 | 用于制造往復運動密封件以及各種耐磨損和高強度工況中的密封件。 |
| 全氟橡膠 | FFKM | 具有優異的耐化學介質和耐高溫性能，耐熱特性、耐化學特性、優異的氣密性、抗等離子體特性，但耐低溫特性較差、原料價格較高、生產加工難度較大。 | -25～320 | 用耐各種苛刻的化學介質與較高溫度、常用于半導體、醫療、軍工、航天等領域。 |
| 橡膠類 對比項目 |
天然橡膠 | 丁腈橡膠 | 三元乙丙橡膠 | 硅橡膠 | 氟橡膠 | 丁基橡膠 | 聚氨酯橡膠 |
| NR | NBR | EPDM | VMQ | FKM | IIR | PU | |
| 拉力 | 超 | 優 | 差 | 劣 | 優 | 差 | 超 |
| 伸長 | 超 | 優 | 優 | 超 | 劣 | 優 | 超 |
| 彈性 | 超 | 優 | 優 | 差 | 差 | 劣 | 超 |
| 撕斷力 | 超 | 優 | 差 | 劣 | 差 | 差 | 超 |
| 耐磨 | 超 | 超 | 優 | 劣 | 差 | 超 | 超 |
| 撞擊力 | 超 | 優 | 優 | 劣 | 差 | 優 | 超 |
| 氣密性 | 差 | 優 | 差 | 劣 | 優 | 超 | 優 |
| 耐氧化 | 差 | 差 | 優 | 超 | 超 | 超 | 優 |
| 耐臭氧 | 劣 | 劣 | 超 | 超 | 超 | 優 | 優 |
| 耐候 | 差 | 差 | 超 | 超 | 超 | 超 | 優 |
| 耐日光 | 劣 | 劣 | 超 | 超 | 超 | 超 | 優 |
| 耐熱 | 劣 | 差 | 超 | 超 | 超 | 優 | 差 |
| 低溫性 | 優 | 差 | 優 | 超 | 優 | 差 | 優 |
| 油與汽油 | 劣 | 優 | 劣 | 差 | 超 | 劣 | 優 |
| 動植物油 | 差 | 超 | 優 | 中 | 超 | 優 | 優 |
| 酒精 | 優 | 優 | 中 | 優 | 優 | 優 | 中 |
| 堿液 | 差 | 優 | 優 | 劣 | 中 | 超 | 劣 |
| 酸液 | 中 | 優 | 優 | 差 | 優 | 優 | 劣 |
| 脂肪油 | 劣 | 超 | 劣 | 劣 | 超 | 劣 | 優 |
| 芳香油 | 劣 | 中 | 劣 | 劣 | 超 | 劣 | 劣 |
| 氧化溶劑 | 優 | 劣 | 超 | 差 | 劣 | 超 | 劣 |
| 耐水性 | 超 | 優 | 超 | 優 | 優 | 超 | 差 |
技術條件：
| 項目Item |型號Medol | KKT-1 | KKT-2 | A、如介質油，酸堿物質 B、工作溫度有特殊要求 C、也可來函來圖定制 D、訂貨時需說明 A. If media is oil, acid or alkali. B. If special requirements for working temperature C. If OEM orders with drawings or samples D. Please Inform us about above when ordering |
|
| 工作壓力MpaWorking pressure | 0.1(1) | 0.6(6) | ||
| 適用溫度℃Applicable Temperature | -20℃~+115℃（特殊可達-30℃~+250℃）-20℃~+115℃(-30℃~+250℃ under special conditions) | |||
| 適用介質Applicable Medium | 空氣、壓縮空氣、水、海水、熱水、油、酸、堿等Air, compressed air, water, sea water, oil, acid, alkali, etc. | |||
| 注：主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type |
||||
規格參數：
| 公稱通徑DN Nominal Diameter （mm） |
長度 LengthLmm |
軸向位移 Axial displacement mm |
橫向位移 Haorizontal isplacement mm |
偏轉角度 Angular deflection(a1+a2)° |
||
| mm |
英寸inch |
伸長Extension | 壓縮Compression | |||
| 32 | 1.25 | 180 | 7 | 10 | 10 | 15 |
| 40 | 1.5 | 180 | 7 | 13 | 11 | 15 |
| 50 | 2 | 180 | 8 | 15 | 12 | 15 |
| 65 | 2.5 | 180 | 10 | 19 | 13 | 15 |
| 80 | 3 | 180 | 12 | 19 | 13 | 15 |
| 100 | 4 | 180 | 12 | 20 | 14 | 15 |
| 125 | 5 | 200 | 16 | 25 | 22 | 15 |
| 150 | 6 | 200 | 16 | 25 | 22 | 15 |
| 200 | 8 | 200 | 16 | 25 | 22 | 15 |
| 250 | 10 | 200 | 16 | 25 | 22 | 15 |
| 300 | 12 | 200 | 16 | 25 | 22 | 15 |
| 350 | 14 | 200 | 16 | 25 | 22 | 15 |
| 400 | 16 | 200 | 16 | 25 | 22 | 15 |
| 450 | 18 | 200 | 16 | 25 | 22 | 10 |
| 500 | 20 | 200 | 16 | 25 | 22 | 10 |
| 600 | 24 | 200 | 16 | 25 | 22 | 10 |
| 700 | 28 | 200 | 16 | 25 | 22 | 10 |
| 800 | 32 | 260-350 | 18 | 25 | 22 | 10 |
| 900 | 36 | 260-550 | 18 | 25 | 24 | 10 |
| 1000 | 40 | 260-350 | 18 | 25 | 24 | 10 |
| 1200 | 48 | 260-550 | 18 | 25 | 24 | 10 |
| 1400 | 56 | 260-550 | 20 | 26 | 26 | 10 |
| 1600 | 64 | 260-550 | 20 | 26 | 26 | 10 |
| 1800 | 72 | 260-550 | 20 | 26 | 26 | 10 |
| 2000 | 80 | 260-550 | 20 | 26 | 26 | 10 |
| 注：1、特殊要求可按用戶圖紙制作，橡膠球體做天然橡膠、三元乙丙橡膠、氯丁橡膠、丁基橡膠、丁腈橡膠、氟橡膠等。 Notes: 1. For OEM orders with special requirement, rubber joints can be made according to customers' drawings. Material of rubber body can be NR natural rubber, EPDM, Neoprene, IIR butyl rubber, NBR Buna-N, FKM, etc. |
||||||
生產工藝：
生產標準
CHHW橡膠軟接頭的制造考慮到：
內層的耐化學性。
耐溫度。
運動吸收能力。
耐壓性。
外層的耐候，耐臭氧和紫外線
橡膠軟接頭用彈性管制成，該彈性管用合成橡膠覆蓋的多層織物加固。內管由天然橡膠(NR)、丁腈橡膠(NBR)、氯丁復合橡膠(CR)、丁基橡膠(IIR)、氟橡膠(FKM)、三元乙丙橡膠(EPDM)。杜絕球體冒汗現象，使用壽命延長，為5--10年。內部織物采用品牌尼龍簾布，可以在卡箍橡膠軟接頭的主體中提供對織物的額外增強，并且使用用航空鋼絲銅焊成圈嵌入橡膠中固定硫化防脫盤能力。
生產原料
橡膠軟接頭
由獨立的橡膠層（甄選品牌原料）和增強材料制成，在成型或成型后將其硫化在一起。
擁有35種以上的橡膠彈性體，并具有通過復合進一步改變性能的能力，對于非CHHW技術人員而言，選擇合適的橡膠聚合物來滿足其要求可能是一項挑戰。我們的專家可能會協助我們的客戶選擇合適的材料并降低故障風險。
織物增強材料
球體結構通常使用高質量品牌合成纖維，例如，聚酯，芳綸。織物簾布層用橡膠或合成化合物浸漬，以允許織物簾布層之間的柔韌性。
金屬補強
鋼絲或?qū)嵭匿摻z繩嵌入胎體中，并用作接頭的補強構件。
法蘭
碳鋼為標準配置。也可提供鍍鋅或熱浸鍍鋅碳鋼，304，314，316不銹鋼，雙相不銹鋼等。常用為GB標準套件，也可可根據，EN，ANSI，JIS，AWWA標準或任何特定尺寸鉆孔的法蘭。
面料增強材料：
尼龍©，聚酯纖維，芳綸或芳綸©
金屬增強材料：
鋼絲或?qū)嵭匿摻z繩嵌入胎體中，并用作膨脹縫的加強件。
分析和設計實踐
我們的分析和設計實踐包括：
管道應力分析
電腦輔助設計
3D建模
我們使先進的分析和計算軟件來設計管道系統，并選擇合適的橡膠軟接，以便在需要時提供完整的管道應力分析。
檢測：
CHHW系列出廠抽檢率達≈30%，抽檢項目包括：壓力測試，位移性能，膠料物理性能，粘和強度，水質檢驗。
當膠料配方有變化時，隨時對膠樣進行檢驗。并根據GB/T5749和GB/T17219中規定的項目檢驗，不達標堅決不銷售。
